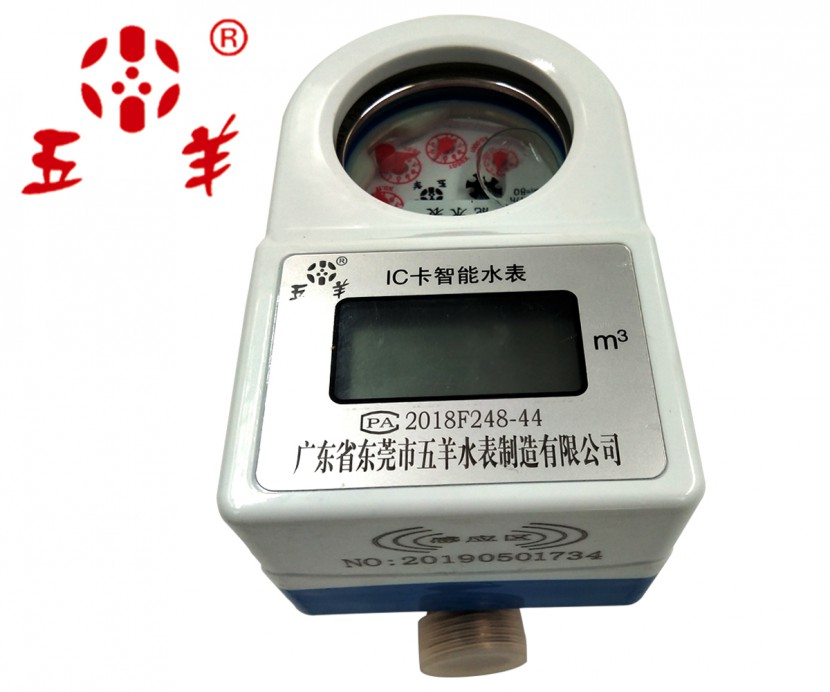

一、五羊IC卡智能水表产品简介
LXS-IC卡饮用水冷水水表符合标准GB/T 778. 1～3-2007、行业
标准CJ/T 133-2012、CJ 266-2008，出厂检验依据检定规程JJG 162-2009。
1．五羊IC卡智能水表工作原理及组成
五羊IC卡智能水表是我公司新开发的高科技机电一体化智能水表，以先进的微电脑控制技术为核心、射频卡技术为信息传递媒介而构成的高智能化仪表。它集预付费、自动计量、状态报警及防止不正当使用等功能于一体；具有计量准确、性能可靠、结构紧凑合理等特点。
该仪表以旋翼式水表为基表，加装了新型的低功耗、输出扭矩大的无压
损电机控制阀门、微电脑控制器。采用先进逻辑加密技术，实行一表一卡，
保证了用户数据安全及可靠。该产品的使用彻底改变了传统的用水模式，由
“先用水、后交费”改变为“先交费、后用水”，极大地方便了小区物业管理
部门和水资源管部门的工作。
2．五羊IC卡智能水表主要特点：
●预付费功能： 用户先买水后使用，欠费关阀停水。
●一卡通功能：一张卡实现电表、气表及水表的控制。
●显示同步功能：液晶显示和机械部分显示同步，即使电路有故障液晶不能
显示，也可参照机械显示。
●提示报謦功能：电池欠压、可用水量不足、强磁干扰及其他故障信息，在
液晶上会提示报警。
●数据上传功能： 用户每次买水，会把相关信息带回管理系统，让管理方
了解用户的使水情况及表的状态。
●阀门自维护功能：阀门定时旋转，及时清掉阀门水垢，保证阀门的灵活性。
●防囤水功能： 通过软件可灵活设置充值下限，防止用户囤水。
●防滴水功能： 配合防滴水基表，实现防滴水功能。
●黑名单查询： 长时间不来买水用户可列入黑名单，督察用户用水情况。
●更换电池方便：水表底侧有专门设计更换电池的盖子，更换电池特别方便，
批量换电池不再是管水部门的难题。
●“泡水”功能： 产品在工艺上采用了整体密封防水工艺，因此可工作在
潮湿环境或短期泡水的情况下。
二、五羊IC卡智能水表主要技术参数:
项 目 | 技术参数 | ||||
标称口径 DN | 最小流量 Q1(m3/h) | 分界流量 Q2(m3/h) | 常用流量 Q3(m3/h) | 外形尺寸(mm) （长x宽x高） | 连接螺纹 |
15 | 0.031 | 0.050 | 2.500 | 165x87x112 | G3/4 |
20 | 0.050 | 0.080 | 4.000 | 195x87x112 | G1 |
流量最大读数 (m3) | 99999.9 | ||||
压力损失 | <0.063MPa | ||||
最大工作压力 | ≤1.0MPa | ||||
使用条件 | 水表介质温度：0.1℃~30℃ ; 相对湿度<93%; | ||||
电池类型及电压 | 锂电池：3.0V; | ||||
电池工作时间 | 锂电池：≥6+1年 | ||||
安装方式 | 水平安装 | ||||
显示位数 | 6位 | ||||
三．五羊IC卡智能水表用户使用操作说明
1、液晶显示说明
液晶显示内容如下图所示：
显示容量为七位整数和一位小数，十五种状态显示。意义如下：
显示字样 | 所显示符号或数字的表示意义 | 显示字样 | 所显示符号或数字的表示意义 |
开阀 | 阀门处于开启状态 | 关阀 | 阀门处于关闭和状态 |
本次购量 | 本次购买水量 | 累计用量 | 自使用以来的累计用水量 |
余量 | 本水表剩余的可用水量 | 故障 | 水表出现异常的错误 |
欠压 | 表示电池电量不足,需更换 | 单价 | 用水单价 |
报警 | 低于报警水量时闪动 | 欠费 | 水量已用完 |
日期 | 年、月、日 | 时间 | 时、分、秒 |
户号 | 用户的编号 | 透支 | 水量于0后所用的部分 |
2．本系列产品有单一水价和阶梯水价两类产品，以实物为准。面板上为“元”
的为阶梯水价水表，显示为“m3”为单一水价水表。单一水价表液晶常显“余
量”一屏，阶梯水价的液晶屏轮番显示5屏，分别是“余量’’、“累计’’、“年月日”、 “时间”、 “用户号”。
3. 购水过程：在购水前，先由售水管理部门对水表的参数（报警水量等）进行设置。用户持射频卡（即“用户卡”）到指定的售水部门充值购水，然后将已充值的射频卡输入射频卡饮用水冷水水表进行充值，当听到“嘀”一声蜂鸣后，说明用户购买的水量已输入水表中，充值完毕水表会显示工作状态和充值金额或水量，显示完毕后后将射频卡移开，妥善保管，以备下次购水。以后每次购水，先往表里插（刷）一次再去充值。
4．以下几种情况，水表阀门将会关闭，请按照以下说明进行处理：
(1) 剩余水量达到设置的报警量时，屏幕显示“阀关”。刷用户卡即可
打开阀门，继续用水直到关阀量。建议刷卡后尽快购水。
(2) 剩余水量达到设置的量时（一般为O），屏幕显示“阀关”，此时刷
用户卡不能再打开阀门，只有重新购水并刷卡后才可打开阀门。
(3) 当水表受到外界的强磁干扰时，屏幕显示“异常” “02”并且关
闭阀门，当外界干扰消除后再刷用户卡即可打开阀门。
(4) 当水表检测到电池欠压时，屏幕显示“缺电”并关闭阀门，请及时
与管理部门联系，请勿擅自拆装。
(5) 若因其他原因阀门关闭时，请检查剩余水量并向水表中刷一次用户
卡，看是否能打开阀门，若不能打开且剩余水量大于关阀量，请及时
与管理部门联系，请勿擅自拆装。
5．水表根据售水部门设定的水价，实时计费、定期结算。结算后当前用水量
归零，总用水量实时累积。
6．射频卡水表采用一表一卡的工作方式。射频卡可以反复使用，购水时必须
携带。射频卡如果丢失或损坏，请到售水部门重新申请补卡。
四、五羊IC卡智能水表安装使用说明
4.1、安装
l新装管道务必把管道内沙子、泥沙、麻丝等杂物冲洗干净后方可装表，以免造成水表故障。
2选用水表规格应以常用流量为宜，不能单凭管道口径来确定水表的口径。水表不宜通入带有腐蚀性的液体，且冷水表禁止通入热水。
3水表安装时表壳上的箭头方向必须与水流方向一致。水表安装位置应能避免暴晒，且便于拆卸和观察的场所，寒冬季节应采取保温措施。
4锅炉进水端安装水表时必须装回止阀，防止热水和蒸汽回流损坏水表。
5水表上方严禁搁置任何物品。注意防潮、防湿、严禁水滴渗入水表控制器内损坏控制系统影响用户正常使用。
6水表安装时，注意水表的连接长度，当两端管路间距超过水表连接长度时，应修正管路间距，满足水表连接长度，否则间距过大强行安装将造成水表连接螺纹端断裂或管接头断裂以及连接螺母的损坏；若水表的两端管路不在同一轴线上，应通过其它途径来修正管路在同一轴绒上，满足水表的安装尺寸。
7．为计量准确，水龙头应高于水表。
8、水表不应直接与主管道连接，水表与管道间应通过连接管、密封垫圈、连接螺母连接，拆装时，切不可用力硬扳，以免扭坏表壳。
9、安装具有节水功能的水表时，在进水口一定要用配套专用管接头，以减少水压波动引起的水表自转现象。
10.由于未严格按照安装注意事项进行安装，造成水表或其配件的损坏，一切损失由安装者自负。
五、外形尺寸
口径DN | amin | bmin | 总长度L1 | 长度 L2 | 前宽W1 | 后宽W2 | 下高度H1 | 上高度H2 | 连接螺纹 | |
接管 | 螺母 | |||||||||
15 | 10 | 12 | 258 | 165 | 65 | 65 | 60 | 220 | R1/2 | G3/4 |
20 | 12 | 14 | 299 | 195 | 65 | 65 | 60 | 240 | R3/4 | G1 |
六、射频卡表的维护
l．长期使用后，杂物堵塞或零件磨损等原因引起误差，须检修后使用。水表
上的铅封用户不得启动，发现不正常现象应通知自来水公司或房产物业公司
检修。
2.卡表安装使用后，应定期巡回检查表的运行情况和电池电压是否正常。
3．卡表运行几年后，当显示屏显示数据不清晰，可能是电池的电量不足，应
立即由专门技术人员更换电池。
4．如发现LED（液晶显示屏）显示乱码或异常符号标志，请与售水部门联系。
5．卡表属于计量器具，必须按照国家标准对卡表进行定期检定，并在检定时
更换电池。
东莞市五羊水表制造有限公司成立以来一直从事专业研发生产各种智能水表和各种远传水表，规格齐全，品质保障，拥有着丰富的技术经验和技术团队，。
